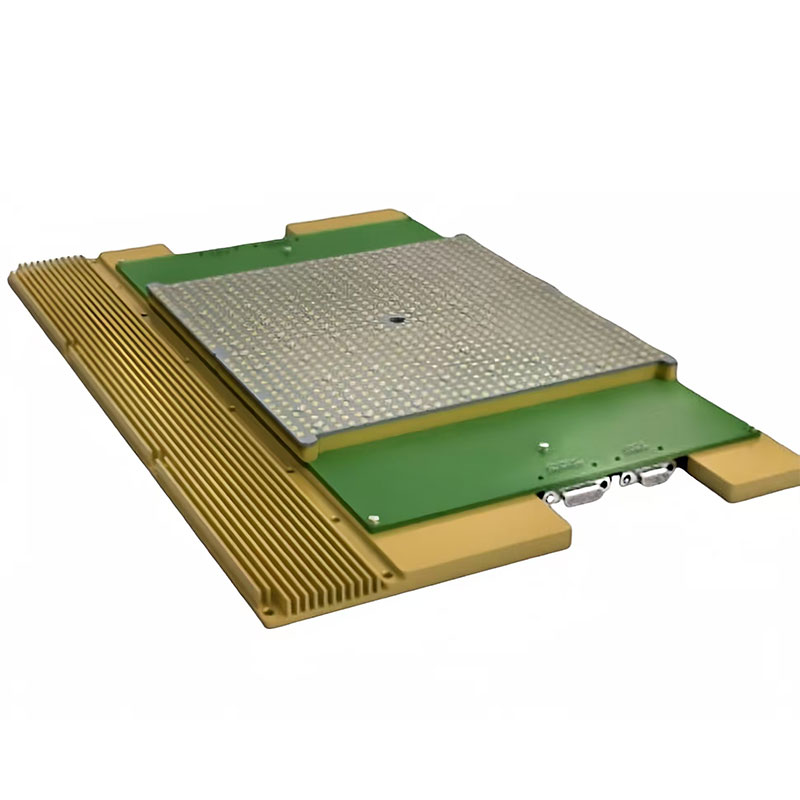

Передняя часть радиочастотного приемника c фазированной антенной решеткой K-диапазона
≤4,0° (подмассив, тестирование на уровне системы)
0°–360° (азимут), 20°–90° (угол возвышения), угол сканирования ≥70° (тестирование на системном уровне)
Описание
маркер
Представление продукта
Требование к показателю 1
| Категория Индикатор Элемент Требования к параметрам | ||
| Размеры | Внешние размеры | 480mm*310mm*18mm |
| Вес | Максимальный вес | ≤5kg |
| Частотные характеристики | Рабочая частота | 1X.XGHz~2X.XGHz |
| Характеристики поляризации | Режим поляризации Соотношение осей круговой поляризации | Левосторонняя круговая поляризация
≤1,5 дБ (нормальное, тестирование на уровне системы) |
|
Характеристики приемника |
Значение G/T
Коэффициент усиления приемника Колебания коэффициента усиления в полосе пропускания |
≥9,6 дБ/К (нормализованное, тестирование на системном уровне) ≥20 дБ (тестирование на системном уровне)
≤±1,5 дБ (тестирование на системном уровне) |
| Характеристики луча | Точность наведения луча Электронное сканирование воздушного пространства | ≤4,0° (подмассив, тестирование на уровне системы)
0°–360° (азимут), 20°–90° (угол возвышения), угол сканирования ≥70° (тестирование на системном уровне) |
| Компоненты управления | Точность фазового сдвигателя с числовым программным управлением
Точность цифрового аттенюатора |
≥6 бит, шаг ≤5,625°, погрешность ≤3° (среднеквадратичная погрешность во всех состояниях сдвига фазы) ≥3 бит, шаг ≤0,5 дБ |
| Характеристики согласования | Коэффициент стоячей волны на выходе РЧ | ≤1.6 |
| Согласованность | Межканальное усиление
Межканальная фаза |
≤±1,5 дБ (одна и та же частота, разные продукты, разные каналы)
≤±20° (одинаковая частота, разные продукты, разные каналы) |
| Изоляция | Изоляция каналов | ≥30dB |
